เทคโนโลยีวัสดุและการแปรรูป
พื้นผิว

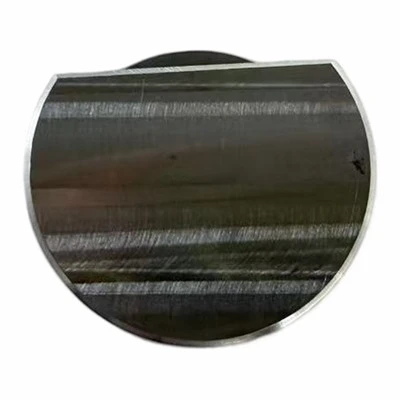

6061 อลูมิเนียมอัลลอยด์ CNC แบบบูรณาการการกัดด้วยการรักษาพื้นผิวอะโนไดซ์แข็งสีดำด้าน; สารเคลือบมี-ความทนทานต่อการสึกหรอ การกัดกร่อน- และป้องกันการสะท้อนแสง เหมาะสำหรับอุปกรณ์การมองเห็นและการจ่ายเพื่อป้องกันแสงเล็ดลอดและรอยนิ้วมือ
ความแม่นยำในการประมวลผล
ตำแหน่งการติดตั้งเกลียวยึดที่มีรูปทรงส่วนโค้งด้านบน- ตำแหน่งการติดตั้งเกลียวรูเทเปอร์สองชั้นด้านล่าง และรูเกลียวล็อคตรงกลางได้รับการประมวลผลและขึ้นรูปในคราวเดียว วงกลมด้านในที่มีรูปร่างโค้ง-นั้นเข้ากันได้อย่างใกล้ชิดกับตัววาล์วทรงกระบอก/แกนลำแสงที่ตรงกัน และมีการวางตำแหน่งโคแอกเชียลสูง
ข้อดีของวัสดุ
แอโนดสีดำน้ำหนักเบา แข็งแกร่งเพียงพอ หลีกเลี่ยงการรบกวนจากการสะท้อนของแหล่งกำเนิดแสงของอุปกรณ์ในการตรวจสอบด้วยภาพ และทนทานต่อคราบกาวและคราบน้ำมัน ทำให้ทำความสะอาดง่าย
การถอดประกอบโครงสร้างและการทำงาน
1. ร่องโอบครึ่งโค้งด้านบน
ร่องด้านในของส่วนโค้งใช้เพื่อติดตั้งและยึดชิ้นส่วนทรงกระบอก (เช่น ตัววาล์วจ่าย เสากำหนดตำแหน่งสแตนเลส ปลอกเลนส์ และแกนลำแสงนำทาง) พื้นผิวที่มีรูปทรงส่วนโค้ง-จะเพิ่มพื้นที่สัมผัสและมีโอกาสน้อยที่จะลื่นหรือเบี่ยงเบนหลังจากการจับยึด
2. ร่องเกลียวเทเปอร์จมปลายคู่ด้านล่าง
ทั้งสองด้านมีรูเทเปอร์จมแบบเกลียวสำหรับล็อคสกรูบนฐานการติดตั้ง เช่น ฉากยึดรูปตัว L- คานยื่นแบบขยาย และบล็อกวาล์วเปลี่ยนทิศทาง โครงสร้างแบบฝังช่วยให้สามารถปกปิดสกรูได้อย่างสมบูรณ์โดยไม่รบกวนชิ้นส่วนที่เคลื่อนไหว
3. รูเกลียวล็อคระดับกลาง
ผ่านรูสกรูด้านบนในแนวตั้ง ขันสกรูชุดหลังประกอบ กดร่องที่มีรูปทรงส่วนโค้ง-เข้าด้านใน จับชิ้นงานทรงกระบอกภายในไว้แน่น และทำการล็อคอย่างรวดเร็ว ปรับละเอียด และถอดชิ้นส่วนได้
สถานการณ์การใช้งานหลัก
1. หัวจ่ายเครื่องหลายหัวตัววาล์วที่นั่งหนีบสากล (จับคู่กับชิ้นส่วนครบชุด)
วาล์วสเปรย์ทรงกระบอกคงที่แบบแบตช์และวาล์วจ่ายขนาดเล็ก แอโนดสีดำไม่สะท้อนแสง เหมาะสำหรับสถานีจ่ายยาที่มีตำแหน่งที่มองเห็นได้ ถอดประกอบและประกอบได้ง่าย สะดวกสำหรับการสลับระหว่างข้อกำหนดคุณสมบัติต่างๆ ของตัววาล์วในสายการผลิต
2. ขายึดแกนออปติคอล/เลนส์ของวิชันซิสเต็ม
สีดำด้านจับที่ปลอกเลนส์อุตสาหกรรมและนำทางแกนออปติคัลของอุปกรณ์ ช่วยลดแสงเล็ดลอดในเส้นทางแสงและปรับปรุงความคมชัดของภาพ
3. ที่นั่งตำแหน่งแกนนำอุปกรณ์อัตโนมัติ
แกนแสงเชิงเส้นคงที่ ท่อทรงกระบอกขนาดเล็ก ใช้สำหรับการนำทางโต๊ะสไลด์และกลไกจำกัด น้ำหนักเบา และลดภาระการเคลื่อนที่ไปกลับ
5 การจำแนกประเภทของส่วนประกอบที่คล้ายกัน
เสื้อแจ็คเก็ตรูปตัวยู-สแตนเลสที่โดดเด่น: สแตนเลสสตีลมีน้ำหนักมากและสะท้อนแสง มักใช้ในสถานีงานที่ทนทานต่อการสึกหรอ- ส่วนประกอบอะลูมิเนียมนี้มีน้ำหนักเบา ป้องกันการสะท้อนแสง และเหมาะสำหรับฉากการมองเห็นด้วยแสง
ความแตกต่างจากแคลมป์รูเดียวธรรมดา: ไม่มีแพลตฟอร์มจมการติดตั้งสองชั้นด้านล่าง มีเพียงแคลมป์แยกกัน ไม่สามารถล็อคอย่างแน่นหนาบนฉากยึดหลาย-
บล็อกรองรับแพลตฟอร์มออปติคอลแบบดิฟเฟอเรนเชียล: ไม่มีร่องจับยึดที่มีรูปทรงโค้ง- มีเฉพาะตำแหน่งที่สูงเท่านั้น ไม่สามารถจับยึดชิ้นงานทรงกระบอกได้
