แผ่นรองรับ





วัสดุและกระบวนการผลิต

ผลิตจากอลูมิเนียมอัลลอยด์ 6061 และผลิตผ่านการกลึงและการกัด CNC ในตัว ส่วนประกอบมีการขัดเงาด้วยเครื่องจักรตามธรรมชาติโดยไม่ใช้กระบวนการอโนไดซ์บนพื้นผิว

ช่องของเหลว รูยึดหน้าแปลน และปลั๊กแบบขั้นบันได-ทั้งหมดได้รับการตัดเฉือนในการตั้งค่าเดียวเพื่อให้มั่นใจถึงความแม่นยำของมิติสูง ผนังด้านในของช่องการไหลเรียบและไม่มีเสี้ยน- ในขณะที่พื้นผิวขั้นตอนการซีลได้รับการตัดเฉือนอย่างแม่นยำเพื่อความเรียบที่ดีเยี่ยม

ข้อดีของโครงสร้างและการผลิต





01

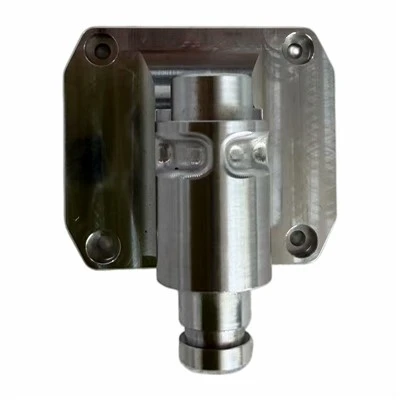

ฐานหน้าแปลนลบมุมแปดเหลี่ยม:
รูเทเปอร์ทะลุ-สี่รูที่มุมได้รับการออกแบบสำหรับการติดตั้งอย่างแน่นหนากับตัวเรือนตัวควบคุมหลัก บล็อกวาล์วจ่าย หรือฐานยึดคานยื่น มุมลบมุมช่วยป้องกันการรบกวนกับท่อและส่วนประกอบโดยรอบ

ฐานเสริมรูปตัว L- แบบรวม:
แผ่นรองรับแนวตั้งที่หนาขึ้นให้ความต้านทานการดัดงอได้ดีเยี่ยม ลดการเสียรูประหว่างการเคลื่อนที่แบบลูกสูบ-ด้วยความเร็วสูง และรับประกันความแม่นยำในการวางตำแหน่งหัวฉีดที่มั่นคง



02



ปลั๊กแบบขั้นบันได-ในเพลาที่ปลายทั้งสองข้าง:
สเต็ปบอสแบบเชื่อมต่อด่วน-แบบมาตรฐานช่วยให้สามารถเชื่อมต่อโดยตรงกับอะแดปเตอร์ทองเหลือง ตัวเรือนวาล์วแปดเหลี่ยม และตัววาล์วจ่าย สามารถติดตั้งวงแหวนซีลบนพื้นผิวขั้นบันไดได้เพื่อป้องกันกาวหรือการรั่วไหลของอากาศ

ข้อดีของวัสดุ



อลูมิเนียมอัลลอยด์ 6061 ให้ประสิทธิภาพน้ำหนักเบาและทนทานต่อของเหลวในอุตสาหกรรม เช่น กาว UV กาวสีแดง และสารบัดกรี การนำความร้อนที่สมดุลช่วยรักษาความหนืดของของเหลวให้คงที่ ในขณะที่น้ำหนักส่วนประกอบต่ำจะช่วยลดภาระบนระบบสไลด์แบบเคลื่อนที่

1. ฐานยึดหน้าแปลนสี่เหลี่ยมด้านล่าง

รูยึดแบบเกลียวเทเปอร์จมสี่รูช่วยให้ฐานวาล์วยึดเข้ากับห้องหลักของเครื่องจ่ายแบบหลาย-อย่างแน่นหนา แขนยึดยื่นแบบยื่นออก หรือบล็อกท่อร่วมของเหลวแบบยาว

โดยทำหน้าที่เป็นจุดอ้างอิงในการติดตั้งที่มั่นคงสำหรับการกระจายของไหลแบบช่อง- สองช่อง

2. แนวนอนผ่านช่องของเหลวคู่-

พอร์ตปลั๊กทรงกระบอกแบบสเต็ป-ทั้งสองด้านมีการเชื่อมต่อแบบของเหลวและแบบนิวแมติก:

ด้านหนึ่งเชื่อมต่อกับบล็อกวาล์วกระจายอัปสตรีมสำหรับการจ่ายกาวหรืออากาศขับ

อีกด้านหนึ่งส่งของเหลวหรืออากาศไปยังตัววาล์วจ่ายหรือฉีดด้านหน้า

พอร์ตเกลียวแนวตั้งตรงกลางสามารถใช้เพื่อควบคุมแรงดัน การตรวจสอบแรงดัน หรือการไล่อากาศเสริม นอกจากนี้ยังสามารถเชื่อมต่อกับวาล์วปรับละเอียดหรือเซ็นเซอร์ความดันได้อีกด้วย

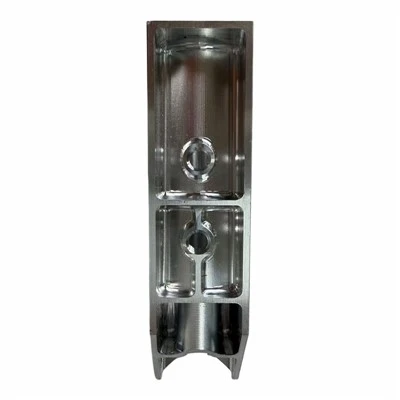

3. แผ่นรองรับเสริมแนวตั้ง

โครงสร้างเสริมความแข็งแรงแบบหนาในตัวช่วยยกช่องของเหลวและให้ระยะห่างเพียงพอด้านล่างสำหรับท่อนิวแมติกและสายสัญญาณ ป้องกันไม่ให้ท่อถูกบีบอัดหรือโค้งงอมากเกินไป

รูทะลุ-แนวตั้งตรงกลางสามารถรองรับสกรูตัวหนึ่งเพื่อล็อคตัววาล์วปลั๊ก-ให้แน่นหนา และป้องกันการเบี่ยงเบนจากการหมุนหรือตำแหน่ง

1. ฐานกระจาย-ช่องคู่สำหรับเครื่องจ่ายที่แม่นยำแบบสถานีคู่-
2. ฐานวาล์วของเหลว-คู่สำหรับระบบการพ่นละอองขนาดเล็ก-
3. ฐานท่อร่วมช่องคู่-นิวแมติกขนาดกะทัดรัดสำหรับอุปกรณ์อัตโนมัติ
